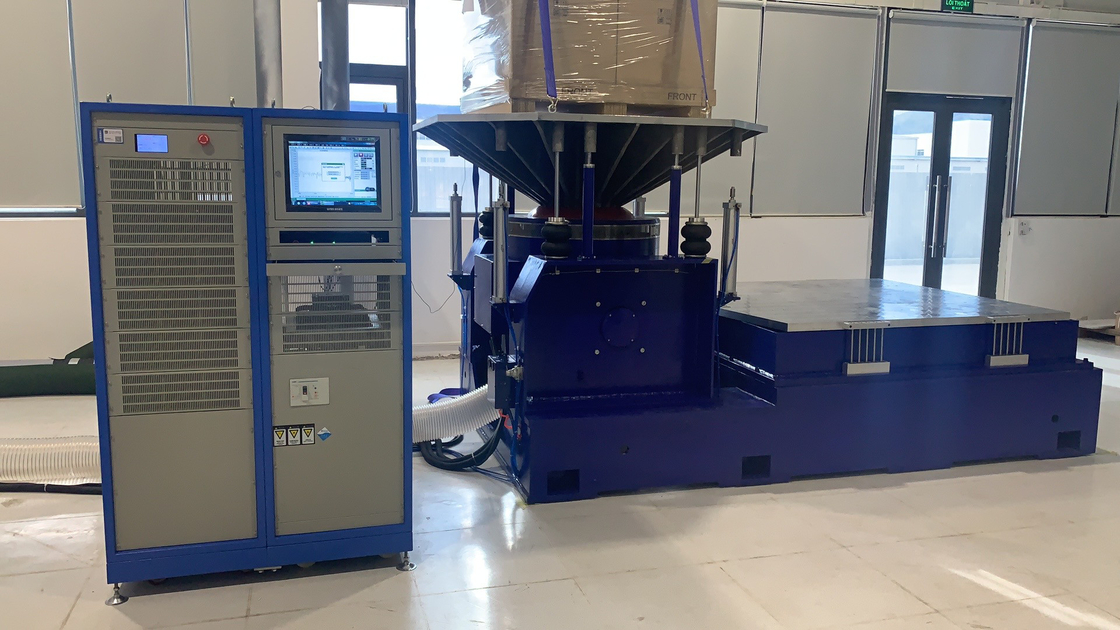

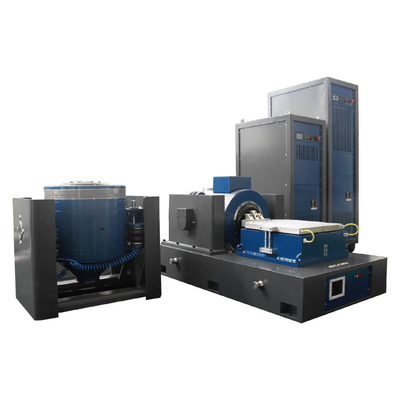

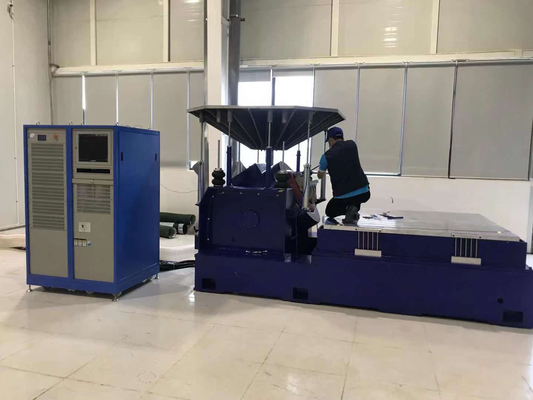

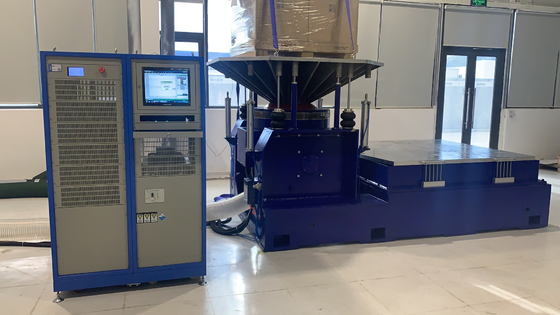

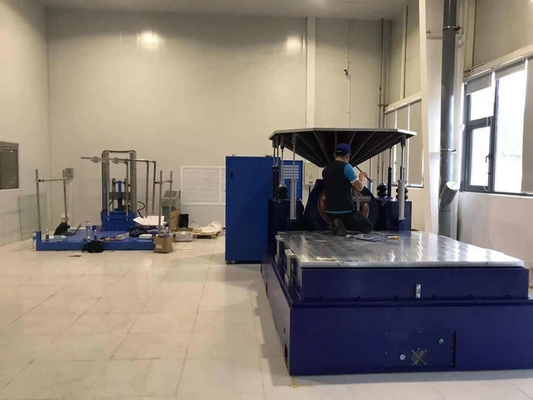

スリップテーブルの大きな振動テーブルは,EVバッテリー振動テストを実行

ブランド名:	PRECISION
モデル番号:	VTS-40
MOQ:	1
価格:	$6000
支払条件:	T/T
供給能力:	100/月

詳細情報

製品の説明

詳細情報

起源の場所:

中国

証明:

パーソナライズされたサポート:

OEM ODM

シネフォース:

40KN

任意力:

40KN

衝撃力:

80KN

周波数範囲:

1〜3000Hz

移動:

100mm

速度:

2.0

テーブルサイズ:

1500X1500mm

パッケージの詳細:

標準輸出パッケージ

供給の能力:

100/月

ハイライト:

スリップテーブル振動試験テーブル

大振動試験台

EV電池の振動試験テーブル

製品の説明

スリップテーブルの大きな振動テーブルは,EV電池振動テストを実行

電気自動車 (EV) の急速な変化の中で,電気自動車電池の信頼性と安全性は極めて重要です.スリップテーブルを装備した私たちの専門的な大きな振動テーブルは, EV電池の包括的な振動テストを実行するために慎重に設計されていますこれらの重要なエネルギー源の耐久性と性能を保証するための重要な解決策です

1電気自動車電池に対する振動試験の重要性

電気自動車の電池は,車両の運転中に様々な振動にさらされます.道路の不規則性,モーターの振動,バッテリーパックが経験する機械的ストレスをこれらの振動は電極,コネクタ,電解液などの電池の内部部品が移動したり,緩んだり, 時とともに損傷したりします.このような問題は,バッテリーの性能を低下させる可能性があります振動試験を行なうことによって,製造者はバッテリーの設計,梱包,設置に関する潜在的な弱点を特定できます.バッテリーの耐久性や信頼性を向上させるための改善を可能にします.

2. スリップテーブルの大きな振動テーブルの主要な特徴

高容量振動発電

私たちの振動テーブルは大規模なEVバッテリーパックをテストするのに適した強力な振動を生成するように設計されています通常は5 Hzから2000 Hzこの周波数帯は,通常の運転条件下でEV電池が遭遇する可能性のある振動を効果的にカバーします.振動の振幅は正確に制御できます.最大加速量最大100g,最大移動量 ±50mmこの高いレベルの制御は,電池が現実的で挑戦的な振動レベルでテストされることを保証します.

強化されたテスト能力のためのスリップテーブル

統合されたスリップテーブルは私たちのセットアップのユニークで貴重な機能です複雑な多軸振動と動きをシミュレーションすることができますスリップテーブルは,水平および垂直に移動することができます試験中に追加的な自由度を提供する.これは,特に動いている車両でEV電池が経験するダイナミック力を模倣するために重要です.例えば,電池は,電池の電池の電池の電池の電池の電池の電池の電池の電池の電池の電池の電池の電池の電池の電池の電池の電池の電池の電池の電池の電池の電池の電池の電池の電池の電池の電池の電池の電池の電池の電池の電池の電池の電池の電池の電池の電池の電池の電池の電池の電池の電池の電池の電池の電池の電池の電池の電池の電池の電池の電池の電池の電池の電池の電池の電池の電池の電池の電池の電池の電池の電池の電池の電池の電池の電池の電池の電池の電池の電池の電池の電池の電EV が急曲がりや大きな穴を突っ込むとき,バッテリーパックが横向きと垂直の力に同時に晒されることがあります. スリップテーブルは,そのようなシナリオを正確に再現できます.リアルな条件下でバッテリーの性能をより包括的に評価できるようにする.

大規模テストプラットフォーム

振動テーブルの試験台は,大型電池パックを収容するように設計されています. 広大な表面面積があり,通常は2000 x 2000mmで,異なるサイズと構成のバッテリーパックを安全に収納できるテスト中に発生する大きな力に耐えられるように高強度素材で構築されています. さらに,バッテリーパックがしっかりと固定されていることを保証するために複数の固定点と固定装置を装備しています.振動過程で望ましくない動きを防ぐ.

テストプロフィール調整可能

異なるEVバッテリー設計が独自のテスト条件を必要とする可能性があることを理解しています振動表は高度にカスタマイズ可能なテストプロファイルを作成できますエンジニアは特定の振動周波数を設定できます試験中のバッテリーの要求に応じて,試験の幅,スリップテーブル運動パターン,および試験期間高性能電池は,Economy-Classの電池と比べると,異なる振動プロファイルを必要とします.試験プロファイルの調整が可能なため,各電池は最も適切な条件で試験され,正確で有意義な結果が得られます.

精密な制御と監視システム

振動テーブルは,最先端の制御と監視システムで装備されています. システムはPCベースのものです. 直感的なソフトウェアを備えています. 操作者は簡単にテストパラメータを入力できます.試験を開始し,停止するソフトウェアは,振動頻度,振幅,スリップテーブル位置,残ったテスト時間などの重要なデータの明確な視覚表示を提供します.また,高度なデータ記録機能も備えています.振動データの収集と詳細な分析を可能にします.これらのデータは,電池内のストレスの兆候や潜在的な障害点を特定するために使用できます.バッテリー設計と製造プロセスの改善を容易にする.

3仕様

定数シヌス/ランダム/衝撃力	4,000kgf/4,000kgf/8,000kgf	装具の質量	30kg
周波数範囲	5~3000 Hz	挿入物サイズ (標準)	M10
マックス移動 p-p	100mm	負荷の固定点 (標準)	17
マックス速度	2.0m/s	自然周波数推力軸	3Hz
マックス・シナス/ランダム加速	115/60g	マックス垂直負荷サポート	500kg
防具直径	440 mm	テーブルから152mm上の散歩場	≤lmT (10ガウス)
基本共鳴周波数	2500 Hz (名) 士5%	寸法 L × W × H	1270mm×980mm×1,135nm
容認されるアームラスター転覆モメント	500 Nm	体重 (不詰め)	2.500kg

4EV バッテリー試験における応用

バッテリーパック設計の検証

自動車メーカーやバッテリーサプライヤーは私たちの振動表を使って新しいEVバッテリーパックの設計を検証します設計上の欠陥を特定できる構造的サポートが不十分,電気接続が不十分,内部の部品が脆弱であるなど.これは,大量生産の前に必要な設計変更を行うことを可能にする.費用のかかるリコールリスクを軽減し,バッテリーパックの全体的な品質を改善する.

製造における品質管理

製造過程で,私たちの振動テーブルは,品質管理のために使用されます.バッテリーパックのランダムサンプルをテストし,振動耐性に関する要求基準を満たしていることを確認することができる.製造の欠陥や解散した部品,不適切な組み立てや標準に欠ける材料を早期に発見することで製造者は高水準の製品品質と信頼性を維持できる.

研究開発

電気自動車の電池の研究開発の分野では振動テーブルが重要なツールとなります研究者は,電池の性能や寿命に対する異なる振動パターンの影響を研究するためにこの装置を用いますまた,より耐久性と効率性の高いEV電池を開発するために,新しい材料,技術,包装デザインをテストすることができます.バッテリー包装用の新しいタイプのショック吸収材料を試験するか,振動下での新しい電極設計の性能を評価する.

5結論

電気自動車電池の振動テストのためのスリップテーブル付きの巨大振動テーブルに投資することは EV電池産業に関与する組織にとって戦略的な動きです高性能の振動発電機でスリップテーブル - 強化されたテスト機能,大規模テストプラットフォーム,カスタマイズ可能なテストプロファイル,精密な制御システムEV電池の信頼性と安全性を保証するための包括的なソリューションを提供します.製造業者,サプライヤー,研究者は,この機器を使用することで,バッテリー設計を改善し,製品の品質を向上させ,EV産業の進歩に貢献することができます.私たちの振動テーブルがEV電池テストの特定の要件を満たすためにカスタマイズされる方法についてもっと学ぶために今日私たちに連絡してください.
