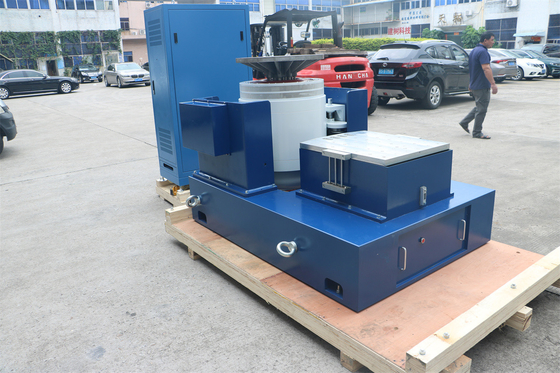

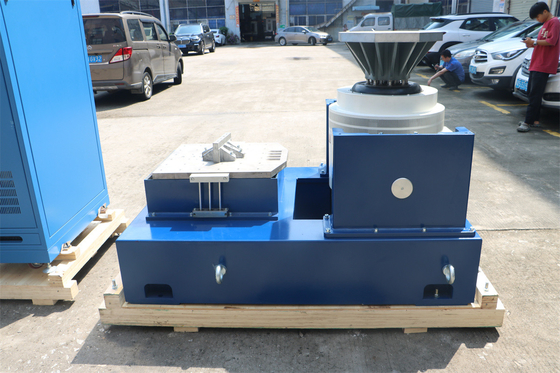

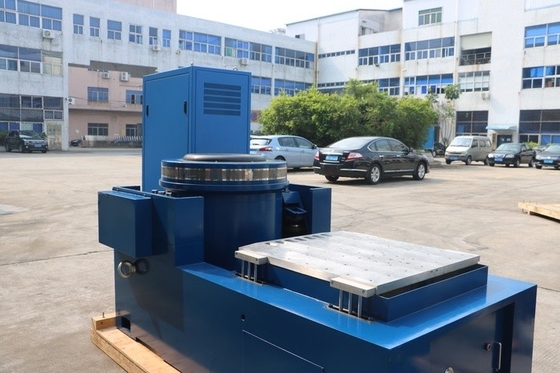

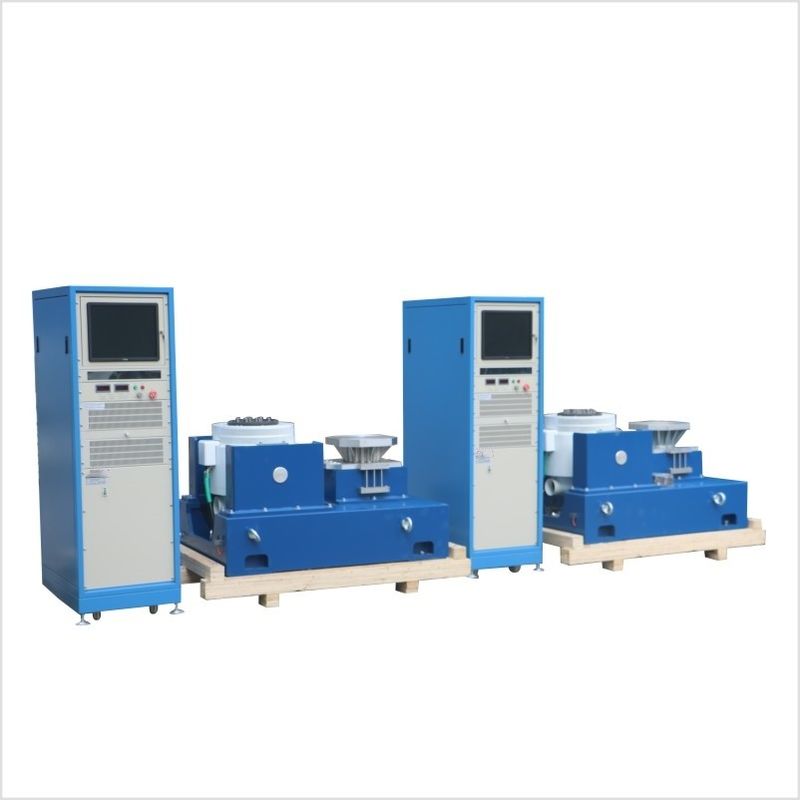

ミル-Std-202g防衛電子部品のためのカスタム振動テストマシン

ブランド名:	PRECISION
モデル番号:	VTS-20
MOQ:	1
価格:	$6000
支払条件:	T/T
供給能力:	100/月

詳細情報

製品の説明

詳細情報

起源の場所:

中国

証明:

パーソナライズされたサポート:

OEM ODM

シネフォース:

20kN

任意力:

20kN

衝撃力:

40KN

周波数範囲:

1〜3000Hz

移動:

76mm

速度:

2.0

テーブルサイズ:

1200×1200mm

パッケージの詳細:

標準輸出パッケージ

供給の能力:

100/月

ハイライト:

電子部品の振動試験装置

カスタム振動試験機

ミル-STD-202g振動試験機

製品の説明

ミル - STD - 202g 防衛用電子および電気部品の振動試験機

防衛分野では電子部品や電気部品の信頼性と性能は交渉不可ですこれらの部品は洗練された防衛システムの構成要素です通信装置やレーダーシステムから武器制御装置までMIL - STD - 202G 規格は,これらの部品の環境試験に厳格なガイドラインを設定しており,振動試験は重要な側面です.この基準を満たすように設計された振動試験機械は,防衛電子部品と電気部品の品質と耐久性を保証する不可欠な資産です.わかった

1防衛電子および電気部品における振動試験の重要性わかった

厳しい作業環境に耐えるわかった

防衛用電子部品や電気部品は地球上で最も困難な環境で使われています飛行中に高周波の振動を経験する航空機,またはエンジンの恒常的な振動に耐えられる海軍船の場合,これらの部品は機能を維持しなければならない.制御された実験室環境でこれらの現実の振動シナリオを複製することを目的としています部品を様々な振動にさらすことで,製造者は設計の潜在的な弱点を特定することができます.例えば,ゆるい接続,脆弱な回路板,部品の固定が不適切設計の改善が可能になり,部品が意図された使用で遭遇する振動に耐えるようにし,現場での故障のリスクを減らすことが可能になります.わかった

システムの整合性とミッションの成功を確保するわかった

防衛システムの整合性はその構成要素の信頼性と直接関係しています重要な防衛システムにおける電子的または電気的部品の不具合は,ミッションの失敗につながります軍事従事者の命を危険にさらす任務中に軍事航空機の通信部品の故障は,地上管制と他の航空機との通信を妨げる可能性があります.振動テストは,最小の抵抗から最も複雑な回路板まで,振動下では無傷で機能しているMIL-STD-202G 標準の振動検査を遵守することで製造業者は防衛産業に要求される高品質と安全基準を満たす部品を提供できます軍司令官が装備の性能に自信を持つようにする.わかった

2振動試験のためのMIL-STD-202G規格を理解するわかった

標準の主要な要件わかった

MIL - STD - 202G 規格は,防衛用電子および電気部品の振動試験に関する特定の要件を概説しています.振幅レベル周波数帯は通常数ヘルツから数千ヘルツに及ぶ.これらのコンポーネントが異なる防衛用途で経験する振動の全スペクトルをカバーする振動の強さを真面目にシミュレーションするために注意深く校正されます. 例えば,ヘリコプターの航空システムで使用される部品は,地上基レーダーシステムで使用されるものと比較して,異なる振幅レベルを必要とします試験期間も明確に定義され,部品が耐久性を正確に評価するために十分な振動にさらされていることを保証します.わかった

防衛産業のための標準化わかった

この規格は,防衛産業全体で振動試験プロセスを標準化するのに重要な役割を果たしています製造者が部品の性能を評価するための共通の枠組みを提供しますMIL - STD - 202G 規格を遵守することで,製造者は異なるコンポーネントモデルとデザインのパフォーマンスを比較することができ,改善すべき領域を容易に特定できます.また,異なるメーカーからのコンポーネントが一貫した品質水準を満たすことを保証します.複雑な防衛システムへの部品の統合に不可欠ですわかった

3振動検査装置の仕組みわかった

振動試験機の動作原理わかった

防衛部品の振動試験機械は,通常,電動力学または水力学原理で動作します.電動力学システムでは,電流が磁場に吊り下げられた動くコイルに適用されるフレミングの左手法則によるとこれはコイルを動かす力を生み出しコイルの動きはテストプラットフォームに移されますその上に置かれた部品を振動させる振動試験機械は,電流と磁場の特性を調整することによって,振動周波数と振幅の幅広い範囲を生成することができます.液体システムで試験台を振動させる力を発生させるため,液体液体を使用します.液体液体の流量と圧力を制御して,望ましい振動プロファイルを作成します.わかった

振動試験装置の部品わかった

振動試験機械は,いくつかの主要な部品で構成されています. 試験プラットフォームは,防御部品が設置されている表面です.試験標本に均等な振動の伝達を確保するために,非常に硬くて平坦に設計されています.電気力学システムにおける電力の増幅器であれ液圧システムにおける水力ポンプであれ振動を生成するために必要なエネルギーを供給します制御器はシステムの脳です周波数,振幅,試験期間などの望ましい振動パラメータを操作者に設定することができます. さらに,試験台の実際の振動レベルを測定するために加速計などのセンサーが使用されます.これらのセンサーは制御器にフィードバックを提供し,振動プロファイルがMIL-STD-202G標準の指定範囲内に保たれるようにリアルタイム調整を可能にします.わかった

4. MIL-STD- 202G に準拠する振動試験機械の性能特性わかった

高精度の振動制御わかった

MIL - STD - 202G 規格を満たすため,振動検査機械は高精度な振動制御を提供する必要があります.周波数精度がしばしば ±0 の範囲内である振動の振幅も正確に制御できる.振幅の精度は通常は±1%以内である.この精度レベルは,試験結果が信頼性があり,繰り返すことが可能であることを保証するために不可欠です例えば高性能な軍事通信モジュールをテストするとき振動試験機は,異なる軍事プラットフォームで遭遇する振動を正確に再現できる必要があります.製造者が性能を正確に評価できるようにします.わかった

広い動力範囲わかった

幅広いダイナミック範囲をカバーする能力も重要な特徴です防御部品は,いくつかの状況で非常に低い振幅と,他の状況で非常に高い振幅の振動を経験することができます振動検査装置はこの幅広い範囲で振動を生成できる必要があります監視用ドローンの正常な動作中の軽い振動とミサイル発射時の強い振動をシミュレーションできるはずです幅広い動力範囲により,あらゆる振動シナリオを効果的にテストできます.わかった

堅固で信頼できる建築わかった

防護アプリケーションの重要な性質を考えると振動テスト機械は堅牢で信頼性の高い構造で作られていますテストプラットフォームと他の機械的部品は,振動試験の間に生じる強い力に耐えるため,アルミや鋼のような高い耐久性の材料で作られています電源とコントローラを含む電気および水力部品は,劣化なく高ストレスの条件下で継続的に動作するように設計されています.試験標本と操作者を保護するための高度な安全機能も装備されています.この堅牢な構造により,振動試験機は,重要なメンテナンスなしで,その使用期間中に数千回のテストを行うことができます.ダウンタイムを短縮し,テストプロセスの効率を向上させる.わかった

定数シヌス/ランダム/衝撃力	2200kgf/2,000kgf/4,400kgf	装具の質量	25kg
周波数範囲	5~3000 Hz	挿入物サイズ (標準)	M10
マックス/連続移動 p-p	76mm/63mm	負荷固定:ポイント (標準)	21
マックス速度	2.0 m/s	自然周波数推力軸	3Hz
マックスシヌス/ランダム加速	88/60g	マックス垂直負荷サポート	400kg
防具直径	340 mm	テーブルから152mm上の散歩場	≤1mT (10ガウス)
基本共鳴周波数	2,700 Hz (名目) ± 5%	サイズ LxWxH	1"60mm×880mm×1.050mm"と書いてある
容認されるアームラスター転覆モメント	500 Nm	体重 (不詰め)	1700kg

5. 振動試験機の防衛電子および電気部品における応用わかった

航空機器部品の試験わかった

軍用航空機の航空機器部品は,飛行中に幅広い振動にさらされる.振動試験機は,飛行制御コンピュータなどの部品をテストするために使用されます.ナビゲーションシステム飛行中の状態を模倣する振動にこれらの部品を晒すことで製造者はそれらの信頼性を保証することができます例えば飛行制御コンピュータは,飛行機が騒動を起こしたり,高Gマニュアルのときでも,完璧に動作する必要があります.振動試験機械は,これらの振動を正確にシミュレートすることができ,製造者が潜在的な問題を特定し,対処することができます.わかった

ミサイル電子機器の評価わかった

導航システム,弾頭発射装置,通信リンクを含むミサイル電子機器は,振動テスト機器を使用して試験されます.ミサイルの発射と飛行中の振動は非常に複雑です機体はこれらの条件を正確にシミュレートできる必要があります.これはミサイル電子機器が高ストレス環境に耐え,意図されたように機能することを保証します.例えば発射中の激しい振動でも导航システムは正確さを保たなければなりませんこれらの重要な部品の性能をテストするために必要な振動プロファイルを提供することができます.わかった

地上防衛電子機器の品質保証わかった

地上防衛用電子機器例えばレーダーシステム通信塔軍用車両の電子機器も振動検査が必要です振動試験機械は,アンテナのような部品をテストするために使用されますこれらの部品は,輸送や荒れ果てた地形での操作時に経験するような振動にさらすことにより,製造者は,設計上の潜在的な欠陥を特定し,対処することができます.例えば,軍事用レーダーシステムのアンテナは,車体が不均等な地上に移動している時でも安定して機能する必要があります.このような条件下でアンテナのパフォーマンスを保証するためにこれらの振動をシミュレートすることができます. ミル-Std-202g防衛電子部品のためのカスタム振動テストマシン 2

わかった

6結論わかった

MIL - STD - 202G に準拠する振動検査機械は,電子および電気部品の信頼性と耐久性を確保するための防衛産業における不可欠なツールです.この部品が現実の防衛アプリケーションで遭遇する振動を正確にシミュレートすることによって高精度な振動制御,広範囲の動力範囲,そして堅牢な構造により,この装備は防衛システムの開発と品質保証において重要な役割を果たしています航空機器の部品やミサイル電子機器や防衛機器のテストでもこのような振動検査機器の使用は防衛産業に求められる高品質基準を維持するための重要な要因ですMIL-STD-202G規格を満たすため信頼性の高い振動テストが必要なら高品質の振動検査機械に投資することは戦略的な決定であり防衛製品の性能と信頼性を大幅に向上させることができます.
