輸送コンテナ用ランダム振動試験システム,ASTM D 4728 に準拠する

ブランド名:	PRECISION
モデル番号:	VTS-20
MOQ:	1
価格:	$6000
支払条件:	T/T
供給能力:	100/月

詳細情報

製品の説明

詳細情報

起源の場所:

中国

証明:

パーソナライズされたサポート:

OEM ODM

シネフォース:

20kN

任意力:

20kN

衝撃力:

40KN

周波数範囲:

1〜3000Hz

移動:

76mm

速度:

2.0

テーブルサイズ:

1200×1200mm

パッケージの詳細:

標準輸出パッケージ

供給の能力:

100/月

ハイライト:

輸送コンテナの振動試験システム

ランダム振動試験システム

ASTM D 4728 振動試験システム

製品の説明

輸送コンテナ用のランダム振動試験システム,ASTM D 4728 〜 01を満たす

世界的な貿易の広大な世界では,輸送コンテナは,海,陸,様々な地形を横断して貨物を運ぶ作業馬の役目を果たします.輸送中に複雑な振動にさらされているためASTM D 4728 - 01 規格は,輸送コンテナのランダム振動試験のための包括的なガイドラインを用意しています.この基準を満たすように設計されたランダム振動テストシステムは,コンテナとその価値ある貨物の完整性を保証するために不可欠です..

1輸送コンテナにおけるランダム振動試験の重要性わかった

輸送中の貨物の保護

輸送コンテナは航海中に様々な振動にさらされます船舶に載せると船舶のエンジンから振動が発生します波の上での船の動きトラックのエンジンの振動,不均等な路面,そして加速と減速はコンテナのストレスを追加しますこの振動は,特に電子機器,ガラス器具,医薬品などの脆弱な物や敏感な物,内部の貨物にダメージを与える可能性があります.ランダムな振動検査は制御された実験室環境でこれらの現実の振動を模倣することを目的としています輸送コンテナをランダムな振動に晒すことで,製造業者と輸送業者は,不十分な支架,緩いフィッティング,荷物の損傷につながるかもしれない弱体構造部品貨物を保護し,損傷した物品に関連する経済的損失を軽減する予防措置をとることができます.

容器の構造的整合性を確保する

輸送コンテナの構造的整合性は,安全かつ効率的な使用にとって極めて重要です. 継続的な振動への暴露は,コンテナの金属構造の疲労を引き起こす可能性があります.亀裂を引き起こす損傷したコンテナは,貨物にとって危険をもたらすだけでなく,取り扱いや輸送中に安全性上の危険を招く可能性があります.ランダム振動検査は,輸送容器の長期耐久性を評価する助けになります輸送の厳しい条件を模倣する振動プロファイルにコンテナを置くことで,製造者は構造の弱さの早期兆候を検出することができます.容器の設計と製造を向上させる繰り返し使用や長時間の輸送に耐えられるようにします.

2. ASTM D 4728-01 規格を理解するわかった

標準の主要な要件

ASTM D 4728 - 01 規格は,輸送コンテナのランダム振動試験に関する特定の要件を概要しています.パワースペクトル密度 (PSD)周波数帯は通常数ヘルツから数百ヘルツまで輸送コンテナが異なる輸送方式で遭遇する振動のスペクトルをカバーするPSDレベルは,現実世界のシナリオにおける振動の強さをシミュレートするために慎重に校正されています.混沌とした海上航海におけるコンテナのPSDレベルは,比較的平らな高速道路でのPSDレベルとは異なります試験期間も明確に定義されており,容器が耐久性を正確に評価するために十分な振動にさらされていることを保証します.

船舶産業のための標準化

この規格は,船舶業界全体でランダム振動試験プロセスを標準化するために重要な役割を果たします.検査ラボASTM D 4728 - 01 規格を遵守することで,すべての関係者は,輸送コンテナが一貫して比較可能な方法で試験されることを保証することができます.これは,コンテナ製造業者間の公平な競争を促進し,船舶産業における高い品質水準を維持するのに役立ちます.また,国際貿易にとって不可欠なコンテナの安全な使用を証明するプロセスを簡素化します.

3ランダムな振動テストシステムの仕組みわかった

ランダム振動生成の作業原理

輸送コンテナ用のランダム振動テストシステムは,通常,電動力学または水力学振動器を使用して振動を生成します.電動力学振動器では,電流が磁場に吊り下げられた動くコイルに適用されるフレミングの左手法則によるとこれはコイルを動かす力を生み出しますコイルの動きはシェーカーテーブルに移されます輸送コンテナまたは代表的な試験標本が置かれているランダムな振動を生成するために,コイルに供給される電流はランダム信号発電機によって制御されます.ランダム信号発生器は,周波数と振幅のランダムなパターンで電気信号を生成しますこのシグナルが振動器に送られ,振動器のテーブルと容器のランダムな振動を引き起こします.水力液は,シェイカーのテーブルを振動させる力を生成するために使用されます.液体流量と圧力は精密に制御され,望ましいランダムな振動プロファイルが作られます.

ランダム振動試験システムの部品

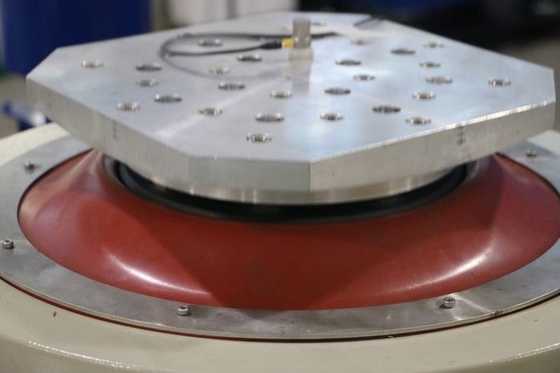

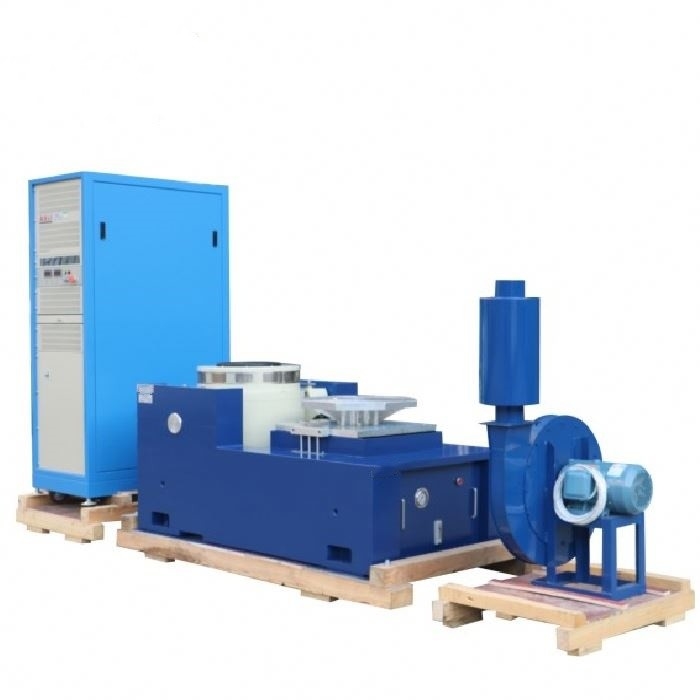

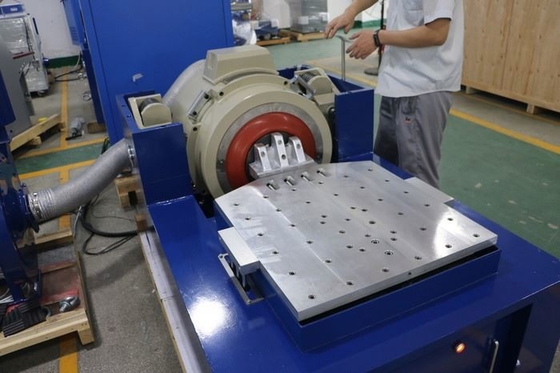

ランダム振動試験システムには,いくつかの主要なコンポーネントが含まれます.振動テーブルは,輸送コンテナまたは試験標本が搭載される大きな,平坦で硬いプラットフォームです.容器全体に振動を均等に分配するように設計されています電動力学用または水力学用シェイカーのパワー増幅器は,シェイカーを動かすのに必要な電力を供給します.ランダム信号発電機は,ランダムな電気信号を生成し,振動パターンを制御します制御器はシステムの脳であり,操作者が周波数範囲,PSDレベル,テスト期間などの望ましい振動パラメータを設定することができます.加速計などのセンサーは,実際の振動レベルを測定するために,シェーカーテーブルと容器に置かれます.これらのセンサーは制御器にフィードバックを提供し,振動プロフィールがASTM D 4728-01規格の要件に準拠していることを確認するためにリアルタイム調整が可能になります.

定数シヌス/ランダム/衝撃力	3,000kgf/3,000kgf/6,000kgf	装具の質量	30kg
周波数範囲	5~3000 Hz	挿入物サイズ (標準)	M10
マックス./連続移動 p-p	51 mm/51 mm	負荷の固定点 (標準)	17
マックス速度	2.0 m/s	自然周波数推力軸	3Hz
マックス・シナス/ランダム加速	100/60g	マックス垂直負荷サポート	500kg
防具直径	440 mm	テーブルから152mm上の散歩場	≤1mT (10ガウス)
基本共鳴周波数	2t500Hz (ノム) ±5%	サイズ LxWxH	1,270mm×980mm×1,135mm
容認されるアームラスター転覆モメント	500 Nm	体重 (不詰め)	2500kg

4. ASTM D 4728 - 01 に準拠するランダム振動試験システムの性能特性わかった

高精度な振動制御

ASTM D 4728 - 01 規格を満たすために,ランダム振動試験システムは高精度振動制御を提供しなければならない.周波数精度は通常設定値の ± 0.1% 以内である.発生する振動が標準で指定された正確な周波数範囲をカバーすることを確保する設定されたPSDレベルの約±5%の精度で,PSD制御の精度も重要です.輸送コンテナが経験する現実の振動条件を正確にシミュレートするにはこのレベルの精度が不可欠です高価な電子機器を輸送するために設計されたコンテナをテストするとき内部にある繊細な部品を損傷させるような振動レベルを正確に再現しなければならない...

広範囲動力

静かな海上航海や整備された高速道路に移動する時に,船容器は非常に低い振動幅を経験することがあります.,ランダムな振動テストシステムは,この幅広い範囲で振動を生成できる必要があります.通常の輸送中の軽い振動と極端な条件下でより強い振動をシミュレートできるはずです幅広い動力範囲により,あらゆる振動シナリオを効果的にテストできます.

頑丈で信頼できる建築

輸送コンテナの大きさと重さを考慮すると,ランダム振動テストシステムは堅牢で信頼性の高い構造で構築されています.振動試験の間に発生する強い力に耐えるために,振動テーブルやその他の機械的部品は鋼のような高強度の材料で作られています電力増幅器,ランダム信号発生器,コントローラを含む電気および水力部品高ストレス条件下では,劣化せずに連続的に動作するように設計されている試験標本,操作者,および機器そのものを保護するために,過負荷保護および緊急停止メカニズムなどの安全機能も装備されています.この頑丈な構造は,ランダム振動テストシステムが,重要な保守なしで,その寿命中に多くのテストを行うことができることを保証しますテストプロセスの効率を向上させる.

5船舶産業におけるランダム振動試験システムの応用わかった

新しいコンテナデザインのテスト

輸送コンテナの製造者は,新しいコンテナの設計を評価するためにランダム振動テストシステムを使用します.プロトタイプ容器をASTM D 4728-01規格で規定する振動に晒す設計上の欠陥や改善すべき領域を特定できます.修正された支架システムを持つ新しい容器設計が振動に対するよりよい保護を提供しているか確認するために試験することができる.テストの結果は,コンテナをより耐久性があり,異なる種類の貨物を輸送するのに適したものにするために設計を最適化するために使用できます.

既存のコンテナの品質保証

船舶会社やコンテナリーシング会社は,既存のコンテナ船隊の品質保証のためにランダム振動テストシステムを利用しています.容器の定期的な検査は,繰り返し使用や輸送による累積した磨損により構造障害や貨物損傷のリスクがある容器を特定するのに役立ちますランダムな振動テストに失敗するコンテナは,修理,リニューアル,または使用から取り除くことが可能で,輸送プロセスで安全で信頼できるコンテナのみを使用することを保証します.

貨物の評価 - 確保方法

ランダムな振動テストシステムも,異なる貨物固定方法の評価に使用されます. 船舶会社は,どのようによく異なる種類のストラップ,パレット,輸送中にコンテナ内の貨物を保護する例えば,新しいタイプの抗振動パッディングは,貨物に伝わる振動を効果的に減らすかどうかを調べることができます.これは輸送中の貨物の安全とセキュリティを改善するのに役立ちます..

6結論わかった

ASTM D 4728 - 01 に準拠するランダム振動試験システムは,船舶業界において不可欠なツールです.輸送中のコンテナが直面する現実の振動を正確に模倣することで製造者や輸送業者がコンテナの整合性と貨物の安全性を確保できるようにします高精度な振動制御,広範囲の動力範囲,堅牢な構造によりこのシステムは,世界の航海網の質と信頼性を維持する上で重要な役割を果たしています輸送コンテナ産業に関与している場合は,製造者,輸送者,または試験研究室として,ASTM D 4728 - 01 規格を満たす高品質のランダム振動テストシステムに投資することで,あなたの作業の性能と安全性が大幅に向上しますランダムな振動テストシステムが特定のニーズに合わせられる方法を探求してください
