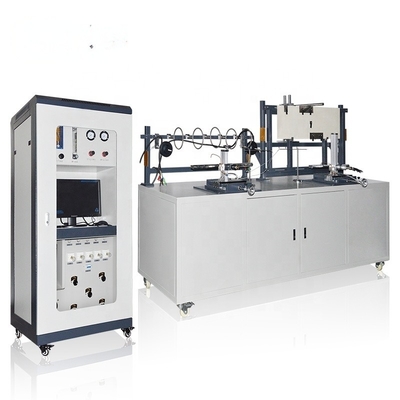

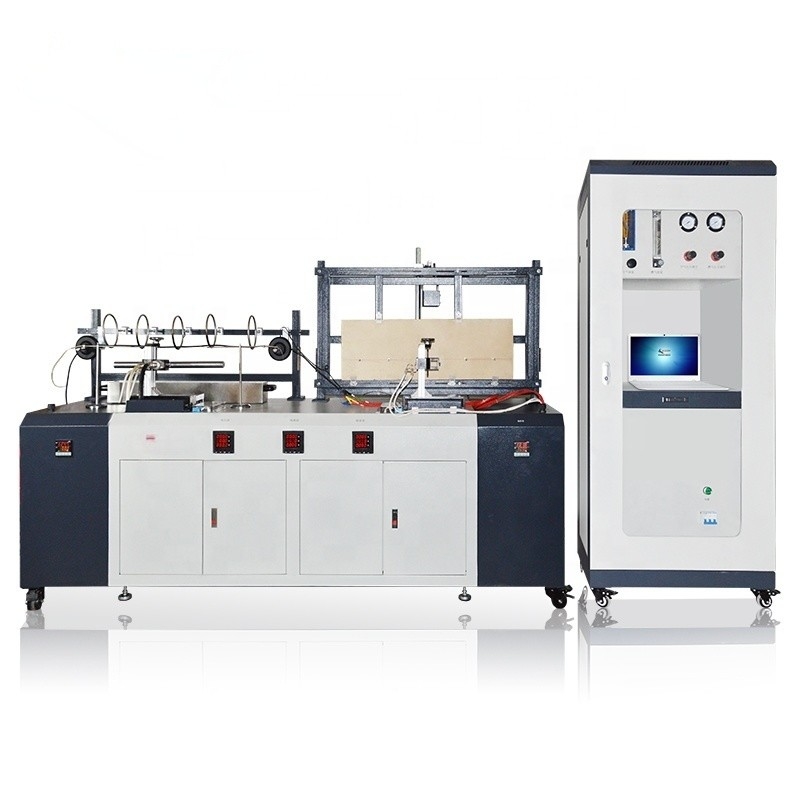

ケーブル回路の整合性火災試験装置 IEC 60331 規制機関向け

1製品名と用途

2製品の特徴

• 堅固 で 高温 に 耐える 建築
  • 試験装置は,耐火材料と高強度鋼で作られています.非常に高温に耐えるように設計されています通常は1000°C以上で 長期間に渡ります炉の壁は厚く,熱を最小限に抑え,室内の安定した均質な温度分布を確保するために十分に隔離されています機械の外側は,周囲環境や操作者に損傷を防ぐために熱シールドで保護されています.
  • ケーブルサンプルホルダーは耐熱合金で作られ,特定の構成で異なる種類とサイズのケーブルを安全に保持するように設計されています.彼らは,様々なケーブル直径と長さを収容するために調整することができますケーブルが火に適正に並べられ 暴露されていることを保証します
• 精密な温度と火の制御
  • この 機械 は,高度 な 温度 制御 システム に 装備 さ れ て い ます.この 機械 は,先端 の センサー や コントローラー を 用い て 炉内 の 温度 を 正確 に 監視 し,調節 し ます.温度 は 高度 の 精度 で 設定 さ れ,維持 さ れ ますIEC 60331 規格で要求される特定の温度時間プロファイルに従います.温度を制御された速度で上昇させ,その後指定された期間中に恒定に保つことができる..
  • 火源は,機械の設計に応じて,ガスのバーナーまたは電気暖房要素で,注意深く調整され制御されます.燃焼の強さと分布は,実際の火災条件をシミュレートし,ケーブルが最も関連性があり,厳しい熱ストレスの下でテストされることを保証するために最適化されています..
• 電気性能の正確なモニタリング
  • IEC 60331 試験機には,電気を測定する包括的なシステムがあり,抵抗,電圧,電流などの試験中のケーブルの電気パラメータを継続的にモニタリングします.高精度センサーとメーターを使用して,これらのパラメータを高精度で測定します.このシステムは,電線が火に曝される時の電力の性能の変化,隔熱障害や電導体の損傷の発生を含む,あらゆる変化を検出することができます.
  • データ収集と分析ソフトウェアは 電気と温度データをリアルタイムに記録します詳細なレポートとグラフを生成し,火力抵抗試験中にケーブルのパフォーマンスの進化を明確に示すことができますこれは,回路の整合性を維持するケーブルの能力を徹底的に評価し,潜在的な弱点や障害点を特定するのに役立ちます.

3特定のパラメータ

• テストステーション	1つの駅で,一度に1つのサンプル
  試験サイズ	長さ > 1200 mm

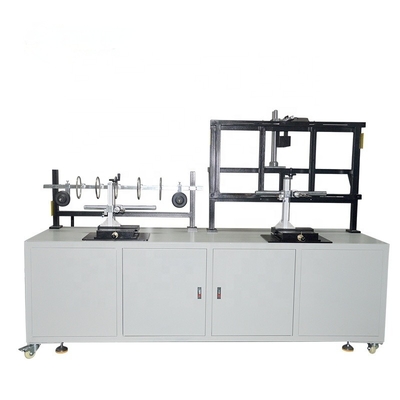

  サンプル・ブラケット	試料は3つのブレーキットリングで構成されている.試料はブレーキットリングに配置され,2つのサイドフィクチャーで固定される.金属リングの内径は約150mmである.内部直径約150mmの金属リングを5つ提供標本を固定し,保持するための距離を調節できる.
  ステンレス鋼の試験用体	30kgの軸承
  燃焼ガス	純度98%のプロパン (顧客から供給される)
  燃焼支援ガス	圧縮空気 (空気圧が10MPa以上に達する必要がある)
  タイマー	0から99.99s/m/h任意設定
  炎の温度	450〜950°C
  電源	AC380 (±10%) V/50HZ
  パワー	1KW
  トロリーのサイズ	L450 * W910 * H540 mm
  サンプルクラケットのサイズ	L1200 * W430 * H700 mm
  制御室の大きさ	L1000 * W1000 * H1750 mm

4製品機能

• 燃焼 耐久 性 を 正確 に 評価 する
  • 試験装置の主な機能は,ケーブルの耐火性と回路の整合性を詳細かつ正確に評価することです.制御された火にケーブルを晒し,電力の性能を監視することで熱力や機械的なストレスに 耐えられる程度を 決定しますこの情報は,ケーブルメーカーが製品を開発し,改良し,エンドユーザがアプリケーションに最も適したケーブルを選択するために不可欠です.IEC 60331試験に合格したケーブルは,火災時の重要な電気システムの継続的な動作を保証する可能性が高い.システム故障のリスクを軽減し,全般的な消防安全性を向上させる.
  • ケーブルの火への反応の測定は,ケーブル材料の分解メカニズムの理解にも役立ちます. 隔熱材料が溶け始めているかどうかを特定することができます.分解するこの知識は,より耐火性のあるケーブル材料と設計を開発するために使用できます.
• 安全基準と規則の遵守
  • ケーブル産業は厳格な安全性と品質基準の対象である.IEC 60331ケーブル回路の完全性耐火性試験機は,遵守を保証するための信頼できるツールです.ケーブルメーカーが IEC 60331 規格およびその他の関連国際および国内規制に従って試験を行うことができるこの機械を使用することで,製造者は,ケーブルが必要な防火基準を満たしていることを証明し,市場へのアクセスを容易にし,消費者の信頼を高めることができます.
  • 規制機関 は,安全 規制 を 執行 する ため に,この 機器 から 取得 さ れ た 正確 な 試験 結果 に 頼る.検査員や認証機関が,さまざまな環境や用途で使用するためのケーブルの適性を決定するための信頼できる手段として機能します.耐火試験に合格し,他の安全要件を満たすケーブルのみが販売および使用に承認されます.
• 研究開発支援
  • ケーブル研究開発の分野では,試験機械は貴重な資産です.技術者や科学者が異なるケーブル材料,構造,耐火性に関する製造プロセス例えば,新しい耐火ケーブル隔熱材料の開発や,改善された電導体設計では,この機械を使用して性能向上を評価することができます.
  • 様々な要因がケーブルの耐火性に影響する方法を理解することで 研究者はケーブルの設計と組成を最適化することができます隔熱用により適したポリマーの選択を 含めるかもしれません燃焼阻害剤の添加や,火災による変形に対する耐性を高めるため,ケーブルの機械構造の改善.IEC 60331 試験機によって提供された詳細なデータは,イノベーションを推進し,ケーブルの全体的な火災安全性を向上させるためのロードマップとして機能します.

5生産と品質保証

• 厳格 な 製造 プロセス
  • IEC 60331ケーブル回路の整合性耐火性試験機は,厳格な品質管理手順に従って製造されています.各部品は,品質と性能について注意深く調達され,検査されています組み立てプロセスは,高度に訓練された技術者によって清潔で制御された環境で行われ,すべての部品の適切な調整と機能が保証されます.
  • 温度制御システム,火源,電気センサー,計測システムの校正は,製造プロセスの重要かつ規則的な部分です.試験結果の正確性と再現性を保証するために,追跡可能な基準基準を用いて実施する.生産の様々な段階において厳格な品質監査と検査が行われ,最高水準の製品品質を維持します.
• 品質認証と検証
  試験機は,適切な品質認証を取得し,独立した試験ラボによって検証されています. それは正確で信頼性の高い試験結果を提供することが証明されています.IEC 60331規格および他の関連安全性および性能基準に適合するまた,最新の技術的進歩と顧客からのフィードバックに基づいて 製品を継続的に更新し改善し,長期的なパフォーマンスとコンプライアンスを確保します.

6応用分野と成功事例

• ケーブル製造産業
  • 一大ケーブルメーカーが IEC 60331 試験機械を使用して,高耐火ケーブルの新品種を開発しました.試験結果は,新しいケーブルが,以前のモデルと比較して,より長い回路完整性時間を持っていたことを示しました高層ビルや工業施設の信頼性の高いケーブルに対する需要を満たすため,高級製品として販売できるようになりました.同社は売上高を増加させ,市場での評判を高めました.
  • 核産業用の特殊ケーブルの製造者が この装置を利用して ケーブルの性能を最適化しました核施設の極端な火災や放射線に耐えられるケーブルを開発することができました電力と制御システムの安全性と信頼性を確保する.
• 研究機関
  • A research institute focused on materials science used the IEC 60331 Cable Circuit Integrity Fire Resistance Testing Machine to study the long-term durability of cable insulation materials under cyclic fire and temperature stresses取得されたデータは,繰り返し火に曝されるのをよりよく耐えられる新しい保温製剤を開発するのに役立ち,ケーブル技術の進歩に貢献しました.
  • 別の研究機関では,異なるケーブルジャケット材料が火に耐性を持つ影響について調査しました.彼らの研究により,ケーブルコアに より良い保護を提供し,火力抵抗性を向上させる 新しいジャケット材料が発見されましたケーブル設計と製造の新たな可能性を開く.
• 消防安全と規制機関
  • 消防安全庁は,公共施設や商業施設のケーブルの安全基準を施行するために,IEC 60331機器の試験結果を利用しました.設置されたすべてのケーブルが 要求される防火レベルを満たしていることを確認できます電気故障や火災発生のリスクを軽減する
  • 機械によって提供された正確なテストデータは,信頼性の高い証明書を発行することを可能にした.購入するケーブルの品質と耐火性について,エンドユーザーに自信を与えること.

7サービスとサポート

• 販売前の技術コンサルティング
  Our team of experts provides in-depth technical consultations to help customers understand the capabilities and suitability of the IEC 60331 Cable Circuit Integrity Fire Resistance Testing Machine for their specific testing needs購入前には,機器の操作と機能について顧客に知ってもらうために,デモとトレーニングを提供しています.また,我々は,試験されるケーブルの種類とアプリケーションに基づいて適切な試験方法とアクセサリーの選択を支援.
• 販売後サービスと保守
  販売後 の 総合 的 な サービス を 提供 し て い ます.現場 の 設置 や 稼働 を 含め て い ます.当社の 技術 者 たち は,定期 的 な 整備,校正,緊急 修理 を 提供 し て い ます.我々は,スペアパーツとアップグレードを供給 テストマシンをピークパフォーマンスで動作を維持するためにまた,予防的なメンテナンスと優先的な技術サポートを含むサービス契約も提供し,機器の長期的信頼性と可用性を保証します.
• 訓練と技術支援
  私たちは新しいユーザーを対象にトレーニングプログラムを実施し,IEC 60331ケーブル回路整合性耐火性試験機を効果的に操作し,試験結果を解釈できるようにします.私たちの技術サポートチームは,質問に答えるために24/7利用可能です試験方法の最適化と関連基準の遵守に関するガイドラインを提供します.また,データ収集と分析システムへのソフトウェア更新とサポートを提供します.顧客が最新の機能と技術を最大限に活用できるようにします
