60kN 振動試験システム、1.2m 水平垂直テーブル

60kN 振動試験システム、1.2m 水平垂直テーブル

ブランド名: PRECISION
モデル番号: VTS-70
MOQ: 1
価格: $6000
支払条件: T/T
供給能力: 100/月
詳細情報
起源の場所:
中国
証明:
CE ISO
Customized support:
OEM ODM
サインフォース:
60KN
ランダムな力:
60KN
衝撃力:
120KN
周波数範囲:
1-2500Hz
変位:
100mm
速度:
2.0
テーブルサイズ:
1200×1200mm
Packaging Details:
Standard export packaging
供給の能力:
100/月
ハイライト:

60kN 電磁式振動試験システム

,

1.2m 水平垂直振動テーブル

,

保証付き振動試験システム

製品の説明

精密制御60kN振動試験システム 1.2m水平・垂直テーブル



当社精密制御60kN振動試験システムは、最も要求の厳しい振動試験用途向けに設計された、強力で非常に汎用性の高いソリューションです。巨大な1.2m(1200mm x 1200mm)の水平・垂直試験テーブルを搭載し、大型、重量物、複雑な製品の耐久性、信頼性、性能を評価するための比類のない柔軟性を提供します。60kNの定格力は大きなパワーを提供し、当社の高度なデジタル制御により、厳格な業界標準に必要な精度が確保され、自動車、航空宇宙、一般産業分野に最適なソリューションとなっています。



主な特徴



  • 60kNの定格力:大型で重量のあるコンポーネントやアセンブリの厳格な試験に十分な力を提供し、大きなペイロードでも高いGフォースを達成できます。

  • 統合された1.2m試験テーブル:広々としたプラットフォームにより、別々の機器や時間のかかる再固定を必要とせずに、垂直(Z軸)および水平(X軸およびY軸)の振動試験を行うことができます。

  • 垂直・水平試験:単一のシステムで複数の方向の試験を実施し、効率と試験対象物のサイズ容量を最大化します。

  • 精密電気力学技術:正弦波、ランダム、衝撃、混合モード試験など、複雑な振動プロファイルの正確で再現性のある生成を保証します。デジタル制御システムは、周波数、振幅、加速度を優れた制御で提供します。

  • 広い周波数範囲:低周波輸送から高周波動作ストレスまで、幅広い振動環境をシミュレートできます。

  • 包括的なデータ収集:重要な試験パラメータをリアルタイムで監視、記録、分析するための統合システムにより、動的ストレス下での製品の動作に関する詳細な洞察を提供します。

  • 堅牢で耐久性のある構造:産業グレードのコンポーネント、高耐久性ベアリング、および過酷な試験環境での継続的な動作と長期的な信頼性のために強化された構造で構築されています。

  • カスタマイズ可能な固定具:当社のエンジニアリングチームは、さまざまな試験対象物を安全に取り付け、最適な振動伝達と試験の完全性を確保するために、用途固有の固定具を設計および製造しています。



用途



  • 自動車部品およびサブアセンブリ:車両の耐久性のために、ダッシュボード全体、EVバッテリーパック、大型電子制御ユニット(ECU)、パワートレインコンポーネントを試験します。

  • 航空宇宙および防衛:大型アビオニクスラック、構造コンポーネント、衛星サブアセンブリ、ペイロードシステムの認定。

  • 重電および電気通信:サーバーラック、ネットワーク機器、大型産業用制御パネルの信頼性評価。

  • エネルギー貯蔵システム(ESS):大規模バッテリーモジュールおよびインバータシステムの耐久性試験。

  • 包装およびパレット化された荷物:輸送の完全性のために、大型の包装品およびフルユニットロードの厳格な評価。

  • 研究開発:高度な材料特性評価、構造力学分析、および実質的なプロトタイプの新しい製品検証。



利点



  • 比類のない汎用性:単一の強力なプラットフォームで垂直および水平試験の両方を実施し、大型製品の試験能力を向上させます。

  • 効率とスループットの向上:統合された大型テーブルにより、再固定が不要になり、試験セットアップ時間が大幅に短縮され、全体的な試験サイクルが加速されます。

  • 信頼性と正確な性能:電気力学技術により、製品の検証と認証に不可欠な、一貫性があり、正確で再現性のある試験結果が保証されます。

  • 製品品質の向上:設計上の欠陥を特定し、疲労寿命を予測し、製品が市場投入前に厳格な耐久性基準を満たしていることを確認するのに役立ちます。

  • 費用対効果の高いソリューション:多方向試験用の単一の大容量システムにより、複数の機械の必要性が減り、機器への投資と運用コストが最適化されます。

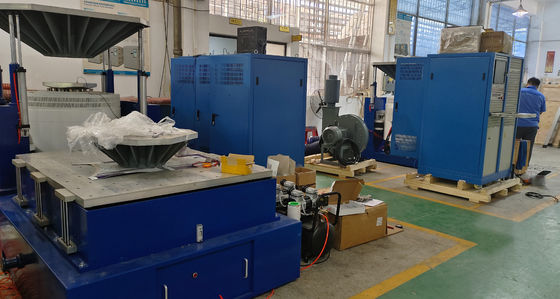

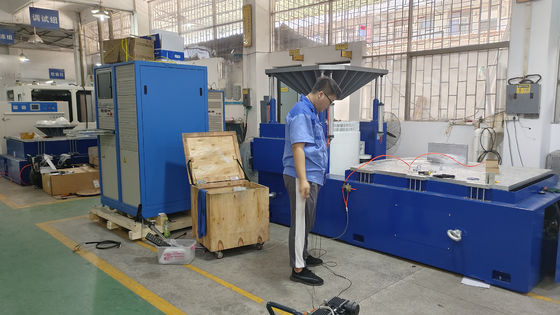

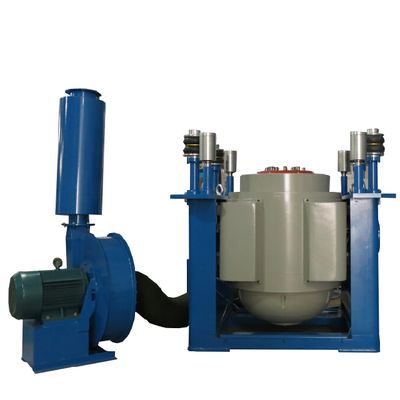

60kN 振動試験システム、1.2m 水平垂直テーブル 060kN 振動試験システム、1.2m 水平垂直テーブル 1

技術仕様:



定格正弦波/ランダム/衝撃力 6,000 kgf/6,000 kgf/12000 kgf アーマチュア質量 55 kg
周波数範囲 5~2,700 Hz インサートサイズ(標準) M10
最大/連続変位p-p 76mm/63mm 負荷アタッチメント:ポイント(標準) 17
最大速度 20m/s 自然周波数-推力軸 <3Hz
最大正弦波/ランダム加速度 100/60g 最大垂直荷重支持 500 kg(2000 kgはオプション)

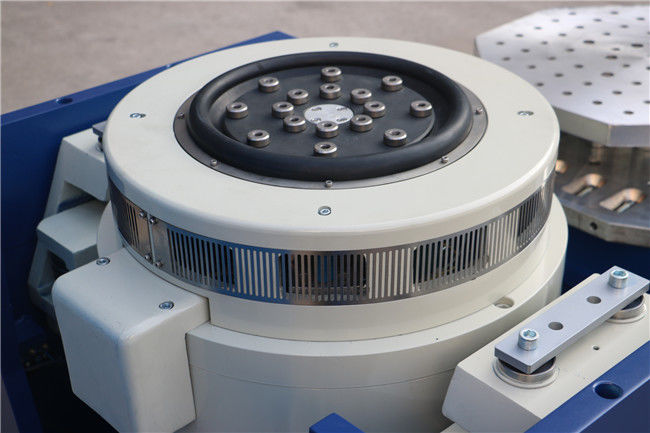

アーマチュア直径 440 mm テーブル上152 mmでの迷磁界 ≤1mT(10ガウス)
基本共振周波数 2400 Hz(公称J ±5% 寸法LxWxH 1,650 mmx1,130mmx1,280mm
許容アーマチュア転倒モーメント 1.OOONm 重量(梱包なし) 4,500 kg



最大かつ最も重量のある製品を正確かつ効率的に試験することをお考えですか?当社の1.2m水平+垂直テーブルを備えた精密制御60kN振動試験システムがお客様の特定の試験要件を満たし、製品開発を加速する方法について、今すぐ当社の専門家にご相談ください。
