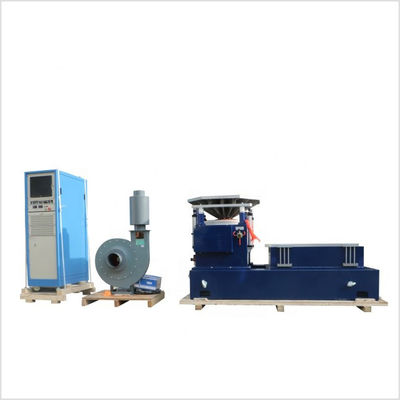

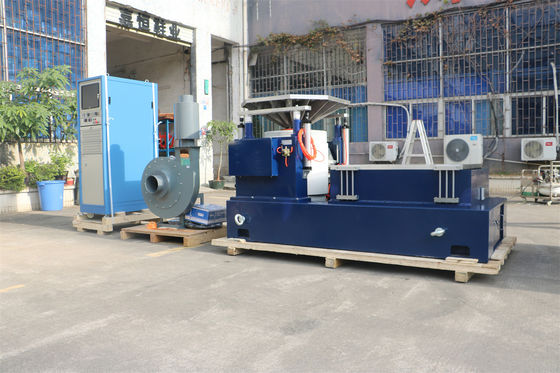

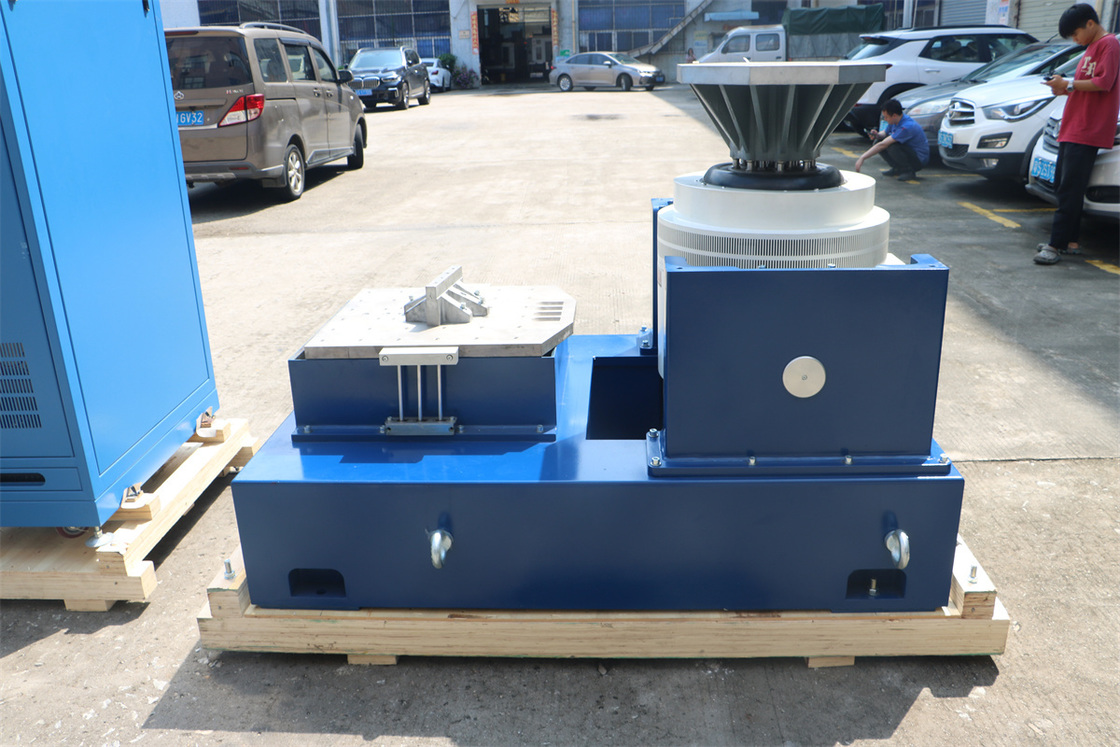

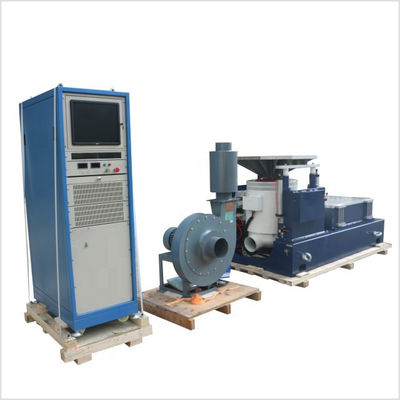

多軸試験用500x500mmテーブル付き精密制御10kN振動試験機

多軸試験用500x500mmテーブル付き精密制御10kN振動試験機

ブランド名: PRECISION
モデル番号: VTS-10
MOQ: 1
価格: $6000
支払条件: T/T
供給能力: 100/月
詳細情報
起源の場所:
中国
証明:
CE ISO
カスタマイズされたサポート:
OEM ODM
サインフォース:
10kn
ランダムな力:
10kn
衝撃力:
20kn
周波数範囲:
1-3000Hz
変位:
51mm
速度:
2.0
テーブルサイズ:
500x500mm
パッケージの詳細:
標準のエクスポートパッケージ
供給の能力:
100/月
ハイライト:

10kNフォース振動試験機

,

500x500mmテーブル振動試験機

,

精密制御振動試験機

製品の説明

精密制御された10kN振動シェイカーの垂直と水平テーブル 500x500mm



私たちの精密制御された10kN振動シェーカー小型から中型部品の厳格な検証のために設計された多機能で高精度なシステムです.10 kN (1000 kgf)軍事力と実用的な500mm × 500mm の試験台このシステムは,垂直および水平の両方の用途において,コンパクトなフットプリントの中で高精度,多軸テストを必要とする研究室にとって理想的な選択です.品質保証電子機器,自動車,医療機器の分野におけるコンプライアンステスト



主要 な 特徴



  • 精度10kN 力の出力:敏感なコンポーネントやプロトタイプを正確にテストするのに適した安定した制御力を提供し,詳細な分析に不可欠な高データフィデリティを保証します.

  • コンパクト 500mm × 500mm プラットフォーム:The optimized size of the armature (for vertical testing) and the integrated horizontal slip table (for X and Y-axis testing) efficiently accommodates most small and medium-sized components and sub-assemblies.

  • 3軸振動能力:この統合システムにより,シェイカーの垂直 (Z軸) とスリップテーブルの水平 (X軸とY軸) で包括的な試験が可能になります.これは複合体を複製するために不可欠です.実用的な使用の多方向動的負荷.

  • 精密電動学制御高性能のシェイカーは,すべての複雑な振動プロファイル (シヌス,ランダム,ショック,など) の精度,重複性,制御された生成を提供し,試験結果が信頼性と監査可能であることを保証します.

  • 安定した水平滑りテーブル統合された油膜滑り台は,高い安定性と硬さのために構築されており,転倒モメントを効果的に処理し,水平軸を正確に移動します.

  • 操作が容易な制御システム:テストのプログラミング,実行,データレポートを簡素化する直感的なソフトウェアを備えており,すべての技術者に高度なテストが利用可能になります.

  • 静かで実験室に適した操作研究開発ラボに組み込めるように設計されたこのシステムは,より大きな高圧システムと比較して低騒音プロファイルを維持しながら効率的に動作します.



申請



  • エレクトロニクス&半導体:プリント回路板 (PCB),コネクタ,センサー,ICパッケージの耐久性および疲労試験

  • 自動車:小型のECU,自動車センサー,照明装置,インテリア部品の多軸検証

  • 医療機器:命に関わる医療機器で使用される敏感な電子部品と機械部品の信頼性試験

  • 航空宇宙部品:小型の航空電子装置とトランスデューサーの多軸動的負荷の資格

  • 研究開発詳細な構造ダイナミクス分析と 試作部品の共鳴検索



利益



  • 高データ信頼性精密制御は最大限の精度と繰り返し性を確保し,先進的な研究開発と故障分析に不可欠です.

  • 空間とコスト効率:コンパクトな環境で 必要な多軸テスト能力を提供し 優れた価値を提供し 実験室のスペースを最大限に活用します

  • 耐久性の検証:リアルな多軸動的負荷下でコンポーネントを厳格にテストし,フィールド障害が少なく,製品の信頼性が向上します.

  • 様々な産業に適した方角性柔軟なプラットフォームで,複数のハイテク部門における研究開発,品質保証,コンプライアンステストのニーズを満たす.

仕様



定数シヌス/ランダム/衝撃力 1100kgf/1,100kgf/2.200kgf 装具の質量 11kg
周波数範囲 5~3000 Hz 挿入物 サイズ (標準) M8
マックス/連続移動 p-p 51 mm/ 51 mm 負荷の固定点 (標準) 17
マックス速度 2.0 m/s 自然周波数推力軸 3Hz
マックス・シナス/ランダム加速 100/60g Mac 垂直負荷サポート 300kg
防具直径 235mm テーブルから152mm上の散歩場 ≤1mT (10ガウス)
基本的な共鳴周波数 2500 Hz (名目) ± 5% サイズ LxWxH 940 mm×715 mm×780 mm
容認されるアームラスター転覆モメント 300 Nm 体重 (不詰め) 1.000kg






多軸試験用500x500mmテーブル付き精密制御10kN振動試験機 0多軸試験用500x500mmテーブル付き精密制御10kN振動試験機 1



強力で精密でコンパクトな多軸テストシステムを取得する準備はいいですか?精密制御された10kN振動シェイカーの垂直と水平テーブル 500x500mm
