| ブランド名: | PRECISION |
| モデル番号: | VTS-10 |
| MOQ: | 1 |
| 価格: | $6000 |
| 支払条件: | T/T |
| 供給能力: | 100/月 |

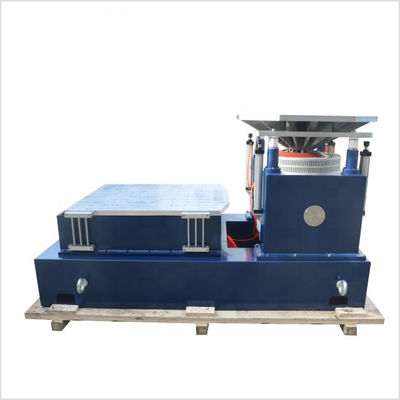

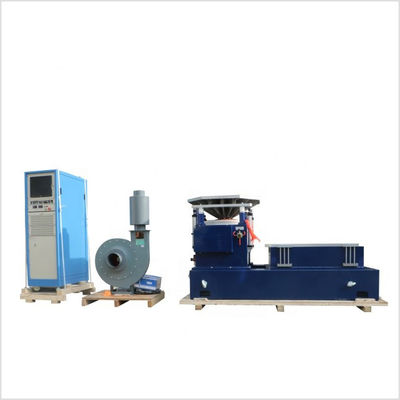

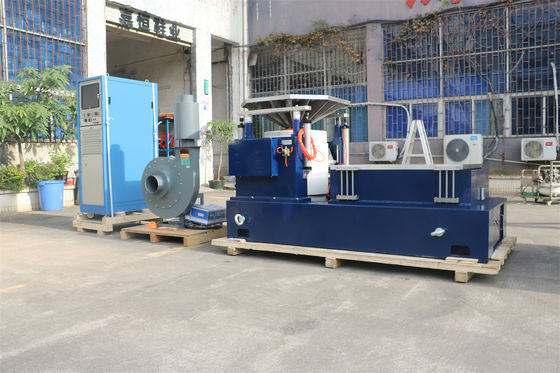

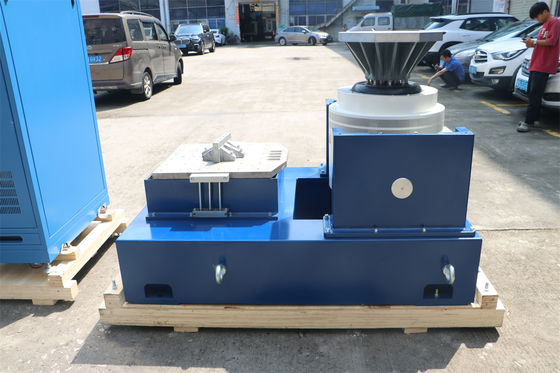

当社10kN電磁加振機は、中型のコンポーネントとアセンブリの精密な多軸試験用に設計された、多用途で費用対効果の高いシステムです。制御された10 kN（1,000 kgf）の力を提供し、実用的な800mm x 800mm水平スリップテーブルを備えたこの統合ユニットは、水平（X軸とY軸）での厳格な製品検証に必要な十分なスペースと電力を提供し、加振機での垂直（Z軸）試験を補完します。これは、精度、汎用性、効率性を兼ね備えたラボに最適なツールです。
精密10 kNの力出力：高データ忠実度を確保し、敏感なコンポーネントやプロトタイプの厳格な耐久性および疲労試験に適した、安定した正確な力を提供します。
大型800mm x 800mm水平スリップテーブル：広々としたプラットフォームは、中〜大型のコンポーネント、サブアセンブリ、およびパッケージ製品を効率的に収容し、試験のスループットと柔軟性を最大化します。
三軸振動機能：この統合システムにより、加振機での垂直（Z軸）試験と、スリップテーブルでの重要な水平（X軸とY軸）試験を包括的に行うことができます。これは、現実世界の複雑な多方向動的負荷を再現するために不可欠です。
電磁制御：当社の高性能加振機は、高度な電磁技術を利用して、すべての複雑な振動プロファイル（正弦波、ランダム、衝撃など）を正確かつ再現性良く制御された方法で生成します。
非常に安定した水平スリップテーブル：オイルフィルムスリップテーブルは、高い安定性と剛性を実現するように構築されており、転倒モーメントを効果的に処理し、水平軸全体で正確で低歪みの動きを維持します。
ユーザーフレンドリーな制御システム：試験のプログラミング、実行、データレポートを簡素化する直感的なソフトウェアを備えており、すべての技術者が高度な多軸試験にアクセスできるようにします。
多用途な固定：大型プラットフォームにより、個々のコンポーネントから中型の梱包カートンまで、さまざまな試験対象物の取り付けが簡素化されます。
自動車：電子制御ユニット（ECU）、センサー、内装部品、および小型バッテリーモジュールの多軸耐久性試験。
パッケージングテスト：輸送環境をシミュレートするために特に重要である、多方向の輸送ストレスに対するパッケージ製品の厳格な検証。
エレクトロニクスと通信：ネットワークデバイス、電子エンクロージャ、および大型プリント基板（PCB）アセンブリの検証。
航空宇宙部品：小型アビオニクスユニット、トランスデューサー、および構造サブアセンブリの多軸動的負荷に対する認定。
研究開発：プロトタイプコンポーネントの詳細な構造力学分析、共振検索、および疲労試験。
強化された汎用性：広い水平領域と三軸機能を組み合わせることで、さまざまな試験要件に対応する単一の費用対効果の高いソリューションになります。
優れた耐久性検証：現実的な多軸動的負荷の下でコンポーネントを厳格に試験し、現場での故障を減らし、製品の信頼性を向上させます。
高いデータ忠実度：精密制御により、高度なR＆Dと品質保証に不可欠な、最大の精度と再現性が保証されます。
スループットの向上：800x800mmのテーブルサイズにより、複数のアイテムを同時に試験できるため、ラボの効率が最大化されます。
仕様
| 定格正弦波/ランダム/衝撃力 | 1,100 kgf / 1,100 kgf / 2,200 kgf | アーマチュア質量 | 11kg |
| 周波数範囲 | 5〜3,000 Hz | インサートサイズ（標準） | M8 |
| 最大/連続変位p-p | 51 mm / 51 mm | 負荷取り付けポイント（標準） | 17 |
| 最大速度 | 2.0 m / s | 自然周波数-推力軸 | <3Hz |
| 最大正弦波/ランダム加速度 | 100 / 60g | 最大垂直荷重サポート | 300 kg |
| アーマチュア径 | 235 mm | テーブル上152mmでの迷走磁場 | ≤1mT（10ガウス） |
| 基本共振周波数 | 2,500 Hz（公称）± 5％ | 寸法LxWxH | 940 mmx715 mmx780 mm |
| 許容アーマチュア転倒モーメント | 300 Nm | 重量（梱包なし） | 1,000 kg |
強力で正確、そして非常に用途の広い多軸試験システムを入手する準備はできていますか？800x800mm水平スリップテーブル付き10kN電磁加振機の要件について話し合うために、今すぐ専門家にお問い合わせください。
