| ブランド名: | PRECISION |
| モデル番号: | VTS-10 |
| MOQ: | 1 |
| 価格: | $6000 |
| 支払条件: | T/T |
| 供給能力: | 100/月 |
製品説明:

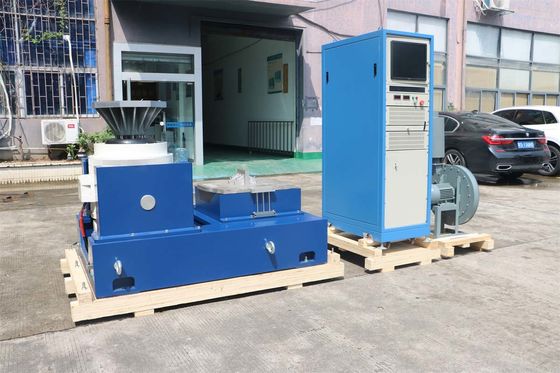

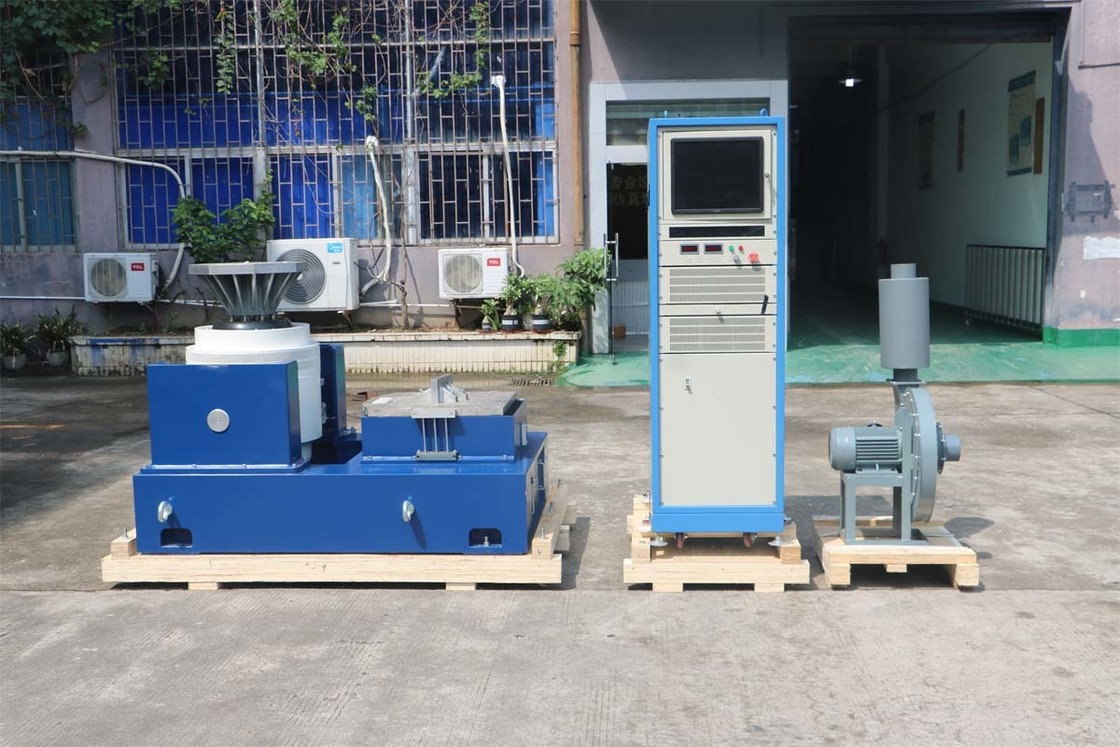

当社の空冷式電磁振動試験システムは、高性能な多方向試験用途、特に3軸（X、Y、Z）試験セットアップへの統合のために特別に設計されています。複雑な水冷を必要とせずに、信頼性と連続運転のために設計されており、自動車、電子機器、および一般製品の品質評価業界におけるコンポーネントの包括的な検証に必要な柔軟性、力、および周波数範囲を提供します。
主な特徴:
空冷効率（水不要）:
シェーカー本体とパワーアンプに、高効率の統合空冷システムを採用しています。
利点: 設置を簡素化し、ユーティリティコストを削減し、水漏れの危険性を排除し、全体的なメンテナンスを削減します。
多軸試験に最適化:

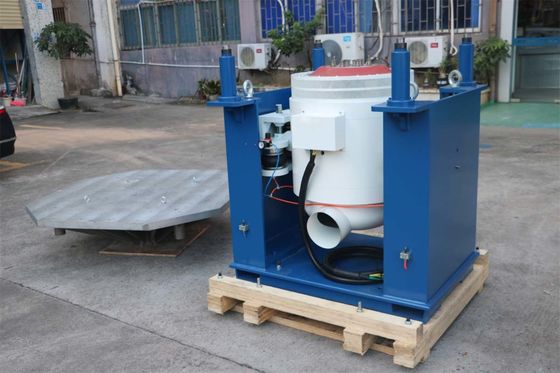

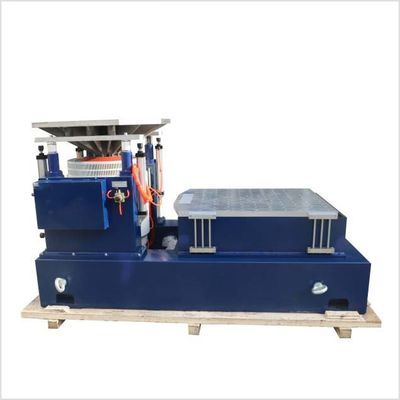

水平スリップテーブル（X軸とY軸）および垂直テーブルマウント（Z軸）との併用に最適です。
高剛性アーマチュアと堅牢なサスペンションシステムにより、すべての取り付け方向で安定した再現性のある性能を確保します。
高性能電磁技術:
幅広い波形に対して正確で再現性のある動きを生成します：正弦波、ランダム、衝撃、および共振探索＆保持。
要求の厳しい業界標準（例：IEC、ASTM、MIL-STD）を満たすための広い周波数範囲と高いピーク加速度レベル。
堅牢で軽量なアーマチュア:
最大の剛性と最小の質量を実現するように設計されており、特定の力に対してより高いGレベルを提供し、特に軽量コンポーネントの試験に役立ちます。
汎用性の高い試験治具の取り付けのための標準的なTスロット取り付けパターンを備えています。
デジタル制御システム:
高度で使いやすいデジタルコントローラーにより、複雑な3軸試験プロファイルの簡単なプログラミングと実行が可能です。
加速度の正確な測定と分析のための高解像度データ収集を提供します。
用途:
3軸（X、Y、Z）耐久性試験: 多方向の応力が重要となる製品の品質評価（例：自動車部品、ポータブル電子機器）。
電子部品試験: PCB、センサー、コネクタの信頼性評価。
製品品質評価: 輸送および動作中のストレスに対する振動スクリーニングと検証。
環境ストレススクリーニング（ESS）: 水冷が非現実的または望ましくない複合ESSチャンバーで使用されます。
利点:
簡素化された設置: 自己完結型の空冷によるプラグアンドプレイ設定。
低い運用コスト: 液冷システムと比較して、エネルギーと水の消費量を削減。
信頼性の高い性能: 重要な品質評価試験に必要な高い忠実度と再現性を保証します。
汎用性: スリップテーブルを使用して、垂直のみの試験と水平（X/Y）試験を簡単に切り替えることができます。
仕様
| 定格正弦波/ランダム/衝撃力 | 1,100 kgf/1,100 kgf/2,200 kgf | アーマチュア質量 | 11kg |
| 周波数範囲 | 5-3,000 Hz | インサートサイズ（標準） | M8 |
| 最大/連続変位p-p | 51 mm/ 51 mm | 負荷取り付けポイント（標準） | 17 |
| 最大速度 | 2.0 m/s | 固有周波数-推力軸 | <3Hz |
| 最大正弦波/ランダム加速度 | 100/60g | 最大垂直荷重支持 | 300 kg |
| アーマチュア直径 | 235 mm | テーブル上152 mmでの迷磁界 | ≤1mT（10ガウス） |
| 基本共振周波数 | 2,500 Hz（公称）± 5% | 寸法 L x W x H | 940 mm x 715 mm x 780 mm |
| 許容アーマチュア転倒モーメント | 300 Nm | 重量（梱包なし） | 1,000 kg |
なぜ当社の空冷システムを選ぶのか？
当社の空冷シェーカーは、水インフラの複雑さなしに、従来のシステムのパワーを提供します。ラボが多軸試験に柔軟性、高性能、および最小限のメンテナンスを要求する場合、当社のソリューションが優れた選択肢です。
お問い合わせ:
お客様の3軸試験要件に最適な空冷式電磁振動試験システムを選択するために、今すぐご相談ください。
