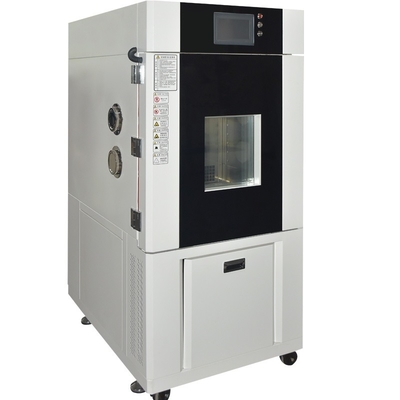

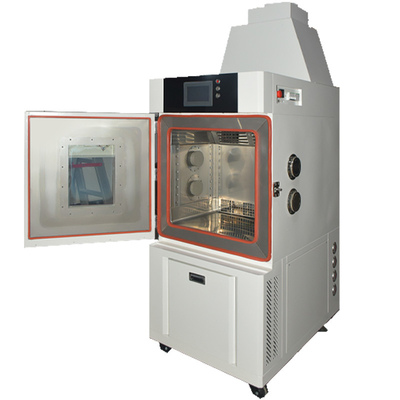

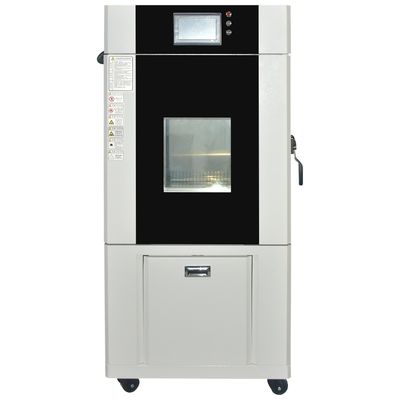

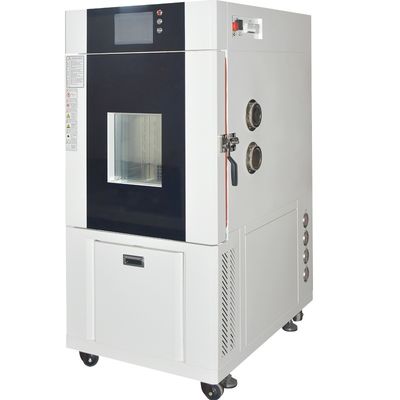

自動車の電子制御ユニットと自動車コンピュータのための気候試験室

1製品名と用途

2製品の特徴

超高速温度変化能力

• 高速温度 ランピング
  • これらのカスタム試験室は,通常20°C/minから150°C/minまでの非常に速い温度変化率を達成することができる.この高速 ランピング は,自動車 の ECU や コンピューター が 急激 な 温度 変動 を 経験 する 現実 の 状況 を 正確に シミュレート する ため に 極めて 重要 です例えば,太陽に駐車して,陰で涼しい場所に運転すると,ECUと車のコンピュータの温度が急速に変化します.温度変化速度を正確に制御する能力は,部品の反応の信頼性の高いテストを保証します.
• 広い温度範囲
  • これらのカスタム試験室の温度範囲は,通常 - 70°Cから + 125°Cまで広く,この幅広い範囲は,これらのコンポーネントが直面する極端な温度条件をカバーします.寒い気候では熱い気候や激しい運転中に - - 未満の温度で動作する必要があり,エンジンと部品の動作によって発生する熱によって比較的高温に達できる試験室のこれらの極端な温度に達する能力は,幅広い条件で部品の性能を包括的にテストすることを可能にします.

精密 な 温度 制御

• 温度 の 正確 な 調節
  • 急速な温度変化にもかかわらず,カスタム試験室は高水準の温度精度を維持しています.温度制御精度は通常 ±0.2°Cです.この精度は極めて重要です. 温度の変化がわずかにしても,自動車のECUとコンピュータの性能と信頼性に影響するからです.例えば,温度のわずかな変化がこれらの部品内のマイクロ電子に影響し,データ処理や通信のエラーを引き起こす可能性があります.温度を正確に調節することで, 試験結果は信頼性と一貫性があり,異なる温度変化シナリオ下で構成要素の振る舞いを有意義に比較し分析することができます.
• 均質な温度分布
  • 試験室の内部は,試験体積全体に均等な温度分布を提供するように設計されています.先進的な空気循環システム,熱伝達機構,そして複数の温度センサーが調和して動作し,室内の温度変動が通常 ±0.5°C.この均一性は,ECUと自動車コンピュータのすべての部品が同じ温度条件にさらされていることを保証するため,正確な試験に不可欠です.試験結果の偏見を除去する.

テスト プロフィール 調整可能

• プログラム可能な温度配列
  • 操作者は,複雑で現実的な温度移行シナリオをシミュレートする高度にカスタマイズ可能なテストプロファイルを作成する柔軟性があります.これらのプロフィールには,急速な温度変化の複数のサイクルが含まれます.試験される部品の特殊要件に応じて,突然の温度上昇,または徐々に上昇します.試験プロファイルは,運転日中にECUが経験する温度変化を模倣するように設計することができます.午前中に寒い状態から始め 昼間の交通中に高温にさらされ 夕方には冷たくなります
  • このカスタムテストプロファイルを プログラムできる能力は リアルな条件下で 部品の性能を より包括的に評価できるようにします製造者が実際の使用中に発生する潜在的な問題を特定し,それらを解決するための戦略を開発できるようにします自動車コンピュータの冷却システムを最適化することなどです.
• コンポーネント - 特定のカスタマイズ
  • これらの試験室は,自動車のECUと自動車コンピュータの特殊な寸法と要求に応じ,カスタマイズできます.試験中に部品を安全に固定する特殊な固定装置と保持器が設計できますさらに,試験室は,カスタム設計の電気接続インターフェイスとデータモニタリングシステムで装備することができます..温度変化の試験中に電圧,電流,信号の整合性などの部品の電気特性について リアルタイムで監視できます

安全性

• 超温保護
  • 試験室は高温保護システムで 装備されています 障害や予期せぬ高温の場合はシステムでは,部品や試験室そのものに損傷を防止するために,暖房や冷却装置を自動的に切断します.この機能は,試験プロセスの安全性を保証し,高価な自動車のECUとコンピュータが過熱により破壊されないようにします.
• 電気およびEMC安全対策
  • 自動車のECUと自動車コンピュータの電気的および電磁性性質を考えると,試験室は厳格な電気的および電磁性互換性 (EMC) の安全対策に従って設計されています.適切な接地も含まれます超電流保護 短回路保護 電磁シールド These safety features protect the operators from electrical hazards and ensure that the test chamber and the components being tested do not interfere with each other's electrical and electromagnetic performance.

ユーザー フレンドリーな操作と監視

• 直感制御インターフェース
  • カスタム試験室は操作プロセスを簡素化する直感的な制御インターフェイスで装備されています. インターフェイスは,操作者がテストパラメータを簡単に設定し調整できるようにします.温度変化率などまた,実際の温度,経過した試験時間,およびエラーメッセージを含む現在の試験状態の明確な表示を提供します.ユーザー に 分かりやすい デザイン に よる と,技術 的 な 専門 知識 が 限ら れ た 操作 者 も 車 の ECU や 車 の コンピュータ に 関する 試験 を 効率 的 に 行なう こと が でき ます..
• リモートモニタリングと制御
  • カスタム試験室の多くのモデルは,リモートモニタリングと制御機能を提供しています.この機能は,自動車メーカー,エンジニア,品質管理チームにとって非常に有益です.テストの進行を監視し,テストパラメータを遠隔位置から調整できるのでこれは長期試験や複数の試験が同時に行われている場合 特に役立ちますリモートモニタリングと制御により,問題が発生した場合に間に合う介入が可能になります.試験プロセスのスムーズかつ効率的な動作を保証する.

3特定のパラメータ

• モデル	FC-150	FC-270	FC-456	FC-1000
  内部寸法 (W x D x H) mm	50 x 75 x 60	60 x 90 x 50	80 x 95 x 60	100 × 100 × 100
  外側の寸法 (W x D x H) mm	105 x 181 x 140	115 x 200 x 165	135 x 210 x 170	154×202×176
  内部材料	#304 ステンレス鋼
  外部素材	粉末で覆われた#304ステンレス鋼
  温度範囲	+ 150°C~ - 70°C
  温度解像度 °C	0.01
  温度安定性 °C	±03
  高温 °C	100	100	100	100
  熱する時間 (分)	20	30	30	30
  低温	0-40, -70	0-40, -70	0-40, -70	0-40, -70
  冷却時間 (分)	2050から70まで	2050から70まで	2050から70まで	2050から70まで
  空気循環システム	メカニカルコンベクションシステム
  冷却システム	輸入されたコンプレッサー,フィン蒸発機,ガスコンデンサ
  暖房システム	Sus304 ステンレス鋼 高速ヒーター
  コントローラー	タッチパネル
  電力の需要	3相 380V ±10% 50/60Hz
  安全装置	ガラスの窓,試験穴50mm,動作指示灯,箱照明,インターレイヤルラック* 2個,回路システム負荷保護,圧縮機負荷保護,制御システム負荷保護暖房システムの負荷保護, 過熱負荷保護,故障指示灯

4製品機能

• 業績評価
  • 自動車のECUと自動車コンピュータを急速な温度変化にさらすることによって,カスタム試験室は動的条件下でその性能を評価するのに役立ちます.処理速度などのパラメータの評価も含まれます通信プロトコルの準拠性,および様々な車両機能を制御する能力.急速な温度変化がマイクロプロセッサーのクロック速度に影響を与えるこれらのパラメータを測定することで,製造者は部品の性能がどのように影響されているか理解し,全体的な性能を向上させる改善を行うことができます.
• 信頼性試験
  • カスタム試験室は,急速な温度変化下で自動車のECUと自動車コンピュータの信頼性をテストするために使用できます.極端な温度変動に繰り返し曝されることは,部品の内部構造にストレスを引き起こす可能性があります部品を温度変化の多重サイクルにさらすことで,製造者は潜在的な弱点を特定し,部品の耐久性を向上させることができますこの装置は長時間使用や様々な運転条件に 耐えるようになっています
• 熱管理分析
  • 自動車のECUとコンピュータは 動作中に熱を発生させ,効率的な熱管理は 性能と寿命にとって極めて重要です.カスタム試験室は,製造者が異なる温度変化シナリオの下でこれらの部品の熱行動を分析することを可能にします部品内の温度分布と散熱特性を監視することで,熱管理システムを最適化できます.部品の周りの空気流を向上させるより効率的な冷却アルゴリズムを実装する.
• 互換性試験
  • 現代の車両では,自動車のECUと自動車コンピュータは,様々な他の部品やシステムとコミュニケーションをとり,調和して機能する必要があります.カスタム試験室は,急速な温度変化下でこれらのコンポーネント間の互換性試験を行うために使用できます異なる温度条件にさらされたときに,ECUと自動車コンピュータが安定した通信と適切な機能を維持できるようにします.車両内に他の電子装置がある場合でも.

5生産と品質保証

• 厳格 な 製造 プロセス
  • カスタム・急速変化速度の試験室の製造は,厳格な品質管理手順に従います.各部品,室体と隔熱材料から温度センサーまで,制御電子機器信頼性の高いサプライヤーから調達され,徹底的な検査と試験を受けています.
  • 組み立ては高度な技術者によって 清潔で制御された環境で行われます試験室の精度と性能を保証するために,製造中に複数の段階で校正および検証されます.これは,温度制御システム,空気循環の性能,すべての安全機能の機能のテストを含みます.
• 品質認証と検証
  • オーダーメイドの高速変化速度の試験室は,環境試験機器のISO規格や自動車産業の標準など,関連する品質認証を取得しています.また,独立試験ラボによって検証され,業界基準を満たし,正確で信頼性の高い試験結果を提供することを保証しています..
  • 私たちは最新の技術的進歩と顧客からのフィードバックに基づいて 製品を継続的に更新し 改善しています自動車の電子機器のテスト技術の最前線に残る.

6応用分野と成功事例

• 開発
  • ある自動車メーカーがハイブリッド車用の新しいECUを開発していました.ECUは,急速な温度変化下でその性能を評価するために,カスタマイズされた高速変化速度の試験室でテストされました.テストでは,ECUの通信モジュールは高温でエラーが発生していたことが明らかになった.この結果に基づいて 自動車のハイブリッド・パワートレイン制御を 妨害する可能性があります製造者は通信モジュールの熱管理を改善し,電磁屏蔽を強化した.新しいECUは,すべての後続的な試験に合格し,極端な温度条件でも安定した通信を維持することができ,ハイブリッド車両のスムーズな動作を保証しました.
• 車のコンピュータのアップグレード
  • 自動車 の コンピュータ 製造 会社 は,情報 娯楽 システム を 改良 し て い まし た.新しい 自動車 の コンピュータ は,温度 の 急速 な 変化 に 耐える 際 の 信頼 性 と 性能 を 確かめる ため,カスタム テスト 室 で テスト さ れ まし た..テストでは,車のコンピュータのハードディスクが低温でデータの腐敗に易いことが示されました.製造者 は ハード ドライブ を より 温度 に 耐える 固体 ドライブ に 置き換え,ソフトウェア の データ 処理 アルゴリズム を 最適化 し まし た改装された自動車コンピュータは全てのテストに合格し,車両の乗客により安定した信頼性の高いインフォテインメント体験を提供しました.
• 安全システム ECU の試験
  • 自動車 の 安全 システム に 専念 し て いる ある 会社 は,先進 運転 支援 システム (ADAS) の ECU を テスト し て い まし た.リアル世界の運転条件をシミュレートするために,カスタムテスト室でECUは急速な温度変化にさらされましたテストでは,高温でECUのセンサー融合アルゴリズムに問題があり,誤ったアラームやADASの故障を引き起こす可能性があります.その後,同社はアルゴリズムを最適化し,ECUの冷却システムを改良しました更新されたECUはすべてのテストに合格し,ADASで正確で信頼性の高いパフォーマンスを提供し,車両の安全性を向上させました.

7サービスとサポート

• 販売前の技術コンサルティング
  • Our team of automotive electronics testing experts provides in - depth technical consultations to help customers understand the capabilities and suitability of the custom fast change rate test chamber for their specific testing needs購入前には 客様に 部屋の動作と機能について 熟知させるための デモンストレーションやトレーニングを 提供します我々はまた,顧客の要求に基づいて適切なチャームモデルとテストパラメータを選択する助けます.
• 販売後サービスとメンテナンス
  • 当社は,現場の設置と稼働を含む,全面的な販売後サービスを提供しています. 経験豊富な技術者のチームは,定期的な保守,校正,緊急修理チェンバの長期的性能と信頼性を保証するために 本物のスペアパーツと間に合ったアップグレードを提供しています
  • 予防的なメンテナンスと優先的な技術サポートを含むサービス契約も提供しています私たちの目標は,私たちの顧客のカスタム高速変化速度のテスト室は常に最適な作業状態であることを保証することです精確で信頼性の高い試験結果を提供する.
• 訓練と技術支援
  • 新しい利用者向けに 訓練プログラムを実施し, カスタムな高速変化速度の試験室を効果的に操作し,試験結果を解釈できるようにします.私たちの技術サポートチームは,質問に答えるために24/7利用可能ですテスト・メソッドの最適化に関するガイドラインを提供します.
  • また,最新の機能と技術で 常時更新できるように 部屋の制御・監視システムに ソフトウェアの更新とサポートも提供しています
